包覆圈-全包覆O型圈
包覆圈簡介
產品信息

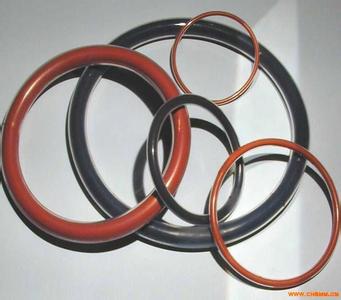

Chem-Ring密封圈將橡膠的彈性和密封性與Teflon的耐化學性有機的結合起來，它是由一個硅膠或Viton膠制的內芯和相對較薄的Teflon FEP或Teflon PFA外覆組合而成，這種橡膠Teflon密封圈具有優異的密封性能。 橡膠O形圈易磨損、耐化學腐蝕性和抗氣體滲透性能差，純Telfon O形圈硬度較高能夠抗壓縮但是彈性較差。 外覆Teflon FEP/Teflon PFA O形圈具有良好的抗溶漲性和化學穩定性（除非在高溫下受到堿金屬、氟和一些鹵化物的侵蝕）在靠近橡膠O形圈附近有很好的彈性，Telfon FEP/ Teflon PFA的摩擦系數非常小（僅為0.1~0.2），而且具有優良的抗氣體滲透性，這些性能使得Chem-Ring密封圈能夠真正應用于惡劣的環境中。
功能
無接縫且表面致密均勻的Teflon FEP/Teflon PFA外覆層與橡膠內芯的結合使得Chem-Ring密封圈整體保持一致的密封性，密封圈上各個點的彈性和壓縮均勻，在經過持續壓力作用下仍可重復安裝使用。 隨介質壓力的增加，密封圈整體受到壓縮。Chen-Ring密封圈就象一種高黏度的液體，將作用在其上的壓力毫不減少地向各個方向傳遞出去。
壓縮性
Telfon FEP外覆層的存在使得Chem-Ring密封圈具有良好的抗硬化性和抗脆性，同時硅橡膠或Viton橡膠制的內芯使得該密封圈在205℃的高溫下仍能保持良好的彈性。 Kalrez橡膠、Viton橡膠和外覆FEP的Chem-Ring三種O形密封圈在壓縮裝置中的密封性能比較如圖所示： 測試結果表明，將硅橡膠或Viton橡膠的物理性能與Teflon FEP/ Teflon PFA的化學性能相結合而形成的Chem-Ring密封圈在保持橡膠性能的同時又具有良好的耐壓縮性。 Chem-Ring密封圈的制造需通過嚴格的質量控制，通過采用一種特殊的工藝使得Teflon FEP聚合物完全包著橡膠內芯，而且保證此種O形圈具有所要求的標準公差。 所用的資料表明我們對Chem-Ring產品具有良好的質量承諾，這是建立在性能測試和嚴格的控制基礎之上，以保證客戶滿意、安全地使用此產品。 Chem-Ring密封圈與其它任何橡膠或純Teflon制的O形圈相比，都具有無可比擬的密封性和長壽命，尤其應用在苛刻的介質中。
主要優點
1、 突出的耐化學性能，幾乎適用于所有化學介質
2、 抗腐蝕性優良
3、 溫度適用范圍寬
4、 耐壓縮性好
5、 抗摩擦
6、 良好的抗溶漲性
7、 耐高壓
8、 優異的密封持久性，使用壽命長
用途
1、 泵和閥門
2、 反應容器
3、 機械密封
4、 過濾器
5、 壓力容器
6、 換熱器
7、 鍋爐
8、 管路法蘭
9、 氣體壓縮機
應用行業
1、 化學流程
2、 飛機制造業
3、 制藥工業
4、 石油和化學品的運輸
5、 煉油
6、 膠片工業
7、 制冷工程
8、 食品加工業
9、 造紙業
10 染料制造
11、油漆噴涂
材質
Teflon FEP和Teflon PFA兩種材質本質上很相似，但Teflon PFA的耐高溫性能較Teflon FEP更好
適用溫度范圍
Teflon FEP外殼：-60℃~205℃ 可在260℃高溫下較短時間使用
Teflon PFA外殼：-60℃~260℃ 可在300℃高溫下較短時間使用
實心的Chem-Ring 密封圈是******，大量應用與靜密封和動密封中。空心的硅橡膠Chem-Ring密封圈的絲徑一般做的較大，應用于靜密封中，它的硬度和抗壓縮性較實芯Chem-Ring 密封圈低。
硬度
不同材質的Chem-Ring 密封圈的平均硬度為：
實心硅橡膠: 85-90
實心Viton橡膠: 90-95
空心硅橡膠：75-80
Chem-Ring 密封圈的安裝說明
1、安裝或通過Chem-Ring 密封圈的部位要求光滑、無毛刺、凹槽和尖角，內孔的剖光度應達到20毫英寸，軸的剖光度應達到10毫英寸。
2、用干凈的輕質油或油脂涂抹潤滑Chem-Ring 密封圈表面及其接觸的相關部位。
3、如果Chem-Ring 密封圈安裝于軸上時比較困難，可將它浸入熱水中幾分鐘使其膨脹，這種經軟化和膨脹的O形圈安裝時比較容易。在熱的時候安裝此O形圈，等冷卻下來其尺寸又恢復到原來。
4、不要太劇烈的彎曲Chem-Ring O形圈，否則會引起Teflon的褶皺而影響使用。
Chem-Ring 密封圈的要求壓縮量如下
靜密封狀態：15%-20%
動密封狀態：10%-12%
氣動狀態：7%-8%
外覆層的厚度（如下表所示）
|
絲徑（inchs/mm） |
外覆Teflon FEP 層的厚度（inchs/mm） |
絲徑（inchs/mm） |
外覆Teflon FEP 層的厚度（inchs/mm） |
|
.070/1.78mm |
.008/0.203mm |
.225/5.70mm |
.020/0.508mm |
|
.078/2.0mm |
.008/0.203mm |
.275/6.99mm |
.020/0.508mm |
|
.095/2.4mm |
.010/0.254mm |
.312/8.00mm |
.020/0.508mm |
|
.103/2.62mm |
.010/0.254mm |
.330/8.40mm |
.020/0.508mm |
|
.118/3.00mm |
.010/0.254mm |
.375/9.50mm |
.020/0.508mm |
|
.139/3.53mm |
.012/0.305mm |
.393/10mm |
.020/0.508mm |
|
.157/4.00mm |
.012/0.305mm |
.472/12.00mm |
.030/0.762mm |
|
.196/5.00mm |
.015/0.381mm |
.708/18.00mm |
.030/0.762mm |
|
.210/5.33mm |
.020/0.508mm |
.787/20.00mm |
.030/0.762mm |
橫截面
O形截面的Chem-Ring 密封圈是標準產品，當然也可制作方形和矩形截面的Chem-Ring 密封圈，這種密封圈應用于較大密封面而且能承受較大的正壓，并且它的安裝尺寸可做得與O形截面的Chem-Ring 密封圈相同，但它要求較低的壓縮量。
O形截面的Chem-Ring 密封圈應用非常普遍，方形或矩形截面的Chem-Ring 密封圈通常應用于一些特定的情況下，在定貨前請向我們公司或分銷商聯系與咨詢。
矩形截面的Chem-Ring 密封圈設計上與公稱孔徑的端蓋密封面相符合，這種密封墊稱為KAMLOCK，外覆Teflon FEP/PFA的不同規格和內徑的KAMLOCK的尺寸系列與Chem-Ring同樣完整。
抗化學腐蝕性
外包覆的Teflon FEP/ Teflon PFA是Chem-Ring的基本組成部分,它具有優良的抗化學物侵蝕性能，在正常使用溫度下, Teflon FEP/ Teflon PFA只受很少幾種化學物的侵蝕,在此只列舉不與之相兼容的化學物，如一些金屬強堿、氟和一些鹵化物與Teflon FEP/ Teflon PFA不兼容。
在接觸Teflon FEP(建議極限溫度為204℃/400F)/ Teflon PFA（建議極限溫度260℃/500F）時,一些高濃度的化學物會與之起反應，在高溫下, Teflon FEP/ Teflon PFA會受到80%的NaOH 和KOH、金屬氫化物如硼酸（B2 H6）、氯化鋁、氨（NH3）和一些氨基酸（NH2）和亞氨基（R=NH）的有機物的侵蝕。在溫度達250℃/480F時，還會受到70%硝酸的慢性氧化反應的侵蝕。
如果用在在這些極端狀況下，產品還須經特殊測試。除了被提到的這些化學物，CHEM-RING對其它化學物通常呈現化學惰性。
與特氟隴聚合物相兼容的化學物
松香酸/氯仿/呋喃/乙酸/亞氯酸/汽油/無水醋酸/鉻酸/六氯乙烷/丙酮/環己胺/乙烷/苯乙酮/環己酮/聯氨/丙稀酸酐/二丁基酞酸鹽/鹽酸/烷甲基丙烯/二丁基二鹽酸/過氧化氫/鋁化氯/二丁基碳,/石墨/氨,液體/二甲基醚/氯化鎂/氯化銨/二甲基/水銀/苯酰胺/雙異丁基油脂/甲基乙荃酮/苯甲基酒精/二甲基聯氨,不對稱二氧雜環乙烷/甲基丙烯酸/硼砂/乙荃醋酸鹽/甲醇/硼酸/乙荃酒精/甲基丙烯/溴/乙荃醚/萘/丁基胺/乙荃/萘酚/丁基醋酸鹽/溴乙烯/氮酸/丁甲基丙烯/溴乙二醇/硝基苯/氯化鈣/氯化鐵/2-硝丁醇/二硫化碳/鐵磷酸鹽/硝基甲烷/十六烷/氟硝基苯/氮四氧化物/氯/甲醛/2-硝-2-甲基-丙酮/蟻酸/n-八邊形酒精/油,動物,蔬菜
