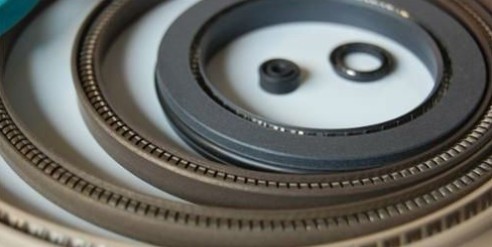

泛塞封 LIP-SEALS
由金屬懸臂彈簧和經機械加工過的填充聚四氟乙烯密封套組成的單向密封，特別適用于靜密封和慢速往復運動場合。螺旋彈簧剛度大，能保證可靠的密封要求，沒有泄漏。 優 點: —特別適用于靜密封場合 —能適應絕大部分流體和化學制品 —摩擦系數小 —防腐能力強和尺寸穩定性好 —能承受急劇的溫度變化 —不會污染食品和藥劑液體 —可以進行消毒 —貯存期無限 技術數據 壓 力 80MPa(靜負載) 40MPa(動負載) 速 度 靜、慢速旋轉 溫 度 -70℃~+260℃ 介 質 所有液體、化學制品和氣體 安裝尺寸數據 孔 徑 D H9 溝槽直徑 d h9 溝槽寬度 L+0,2 半徑 r 止口高度 Y ******徑向間隙 Smax 2MPa 10MPa 20MPa 40MPa 6,0—13,9 D—2,9 2,4 0,4 0,4 0,20 0,10 0,08 0,05 14,0—24,9 D—4,5 3,6 0,4 0,6 0,25 0,15 0,10 0,07 25,0—45,9 D—6,2 4,8 0,6 0,7 0,35 0,20 0,15 0,08 46,0—124,9 D—9,4 7,1 0,8 0,8 0,50 0,25 0,20 0,10 125,0—999,9 D—12,2 9,5 0,8 0,9 0,60 0,30 0,25 0,12 孔用彈簧張力密封圈訂貨資料（單位：mm） , 訂貨型號 孔徑 DH9 溝槽直徑d h9 溝槽寬度L+0,2 訂貨型號 孔徑 DH9 溝槽直徑 d h9 溝槽寬度L+0,2 S006 6 3,1 2,4 S090 90 80,6 7,1 S008 8 5,1 2,4 S095 95 85,6 7,1 S010 10 7,1 2,4 S100 100 90,6 7,1 S012 12 9,1 2,4 S110 110 100,6 7,1 S014 14 9,5 3,6 S115 115 105,6 7,1 S015 15 10,5 3,6 S120 120 110,6 7,1 S016 16 11,5 3,6 S125 125 112,8 9,5 S018 18 13,5 3,6 S130 130 117,8 9,5 S020 20 15,5 3,6 S135 135 122,8 9,5 S022 22 17,5 3,6 S140 140 127,8 9,5 S025 25 18,8 4,8 S150 150 137,8 9,5 S028 28 21,8 4,8 S160 160 147,8 9,5 S030 30 23,8 4,8 S170 170 157,8 9,5 S032 32 25,8 4,8 S180 180 167,8 9,5 S035 35 28,8 4,8 S190 190 177,8 9,5 S040 40 33,8 4,8 S200 200 187,8 9,5 S042 42 35,8 4,8 S210 210 197,8 9,5 S045 45 38,8 4,8 S220 220 207,8 9,5 S048 48 38,6 7,1 S230 230 217,8 9,5 S050 50 40,6 7,1 S240 240 227,8 9,5 S052 52 42,6 7,1 S250 250 237,8 9,5 S055 55 45,6 7,1 S280 280 267,8 9,5 S056 56 46,6 7,1 S300 300 287,8 9,5 S060 60 50,6 7,1 S320 320 307,8 9,5 S063 63 53,6 7,1 S350 350 337,8 9,5 S065 65 55,6 7,1 S400 400 387,8 9,5 S070 70 60,6 7,1 S420 420 407,8 9,5 S075 75 65,6 7,1 S450 450 437,8 9,5 S080 80 70,6 7,1 S480 480 467,8 9,5 S085 85 75,6 7,1 S500 500 487,8 9,5
