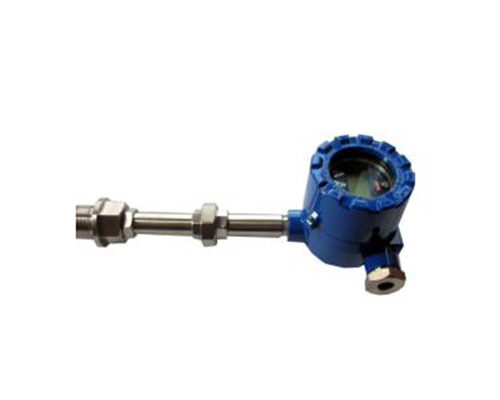

一體化防爆熱電阻
◆特點
二線制輸出4-20mA，抗干擾能力強;
節省補償導線及安裝溫度變送器費用;
安全可靠，使用壽命長;
冷端溫度自動補償，非線性校正電路 ;
◆工作原理
熱電偶(阻)在工作狀態下所測得的熱電勢(電阻)的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。
隔爆熱電偶(阻)利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶(阻)產生的熱電勢(電阻值)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。
◆主要技術參數
產品執行標準
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆測量范圍及允差
1)熱電阻測溫范圍及允差
| 型 號 | 分 度 號 | 測溫范圍℃ | 精度等級 | 允許偏差 |
| WZPB | Pt100 | -200-+500 |
A級 B級
|
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
|
| WZCB | Cu50 Cu100 | -50-+100 |
|
±(0.30+0.005 ItI) |
| 型 號 | 分 度 號 | 允 差 等 級 | |||
| I | II | ||||
| 允 差 值 | 測溫范圍℃ | 允 差 值 | 測溫范圍 | ||
| WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
| WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
| WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
| ±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 | ||
輸出方法： 二線制
精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
供電電源：24V.DC±10℅
防護等級：IP65
防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6
絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間; 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間;
基本誤差：
儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
