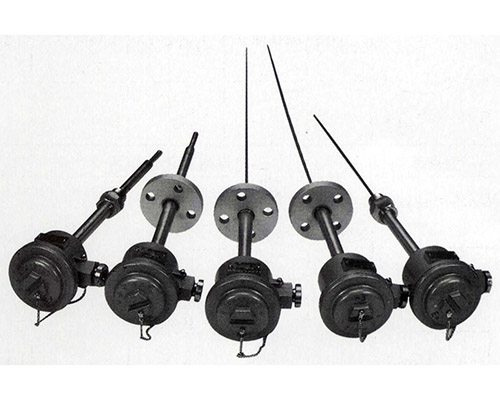

隔爆鉑電阻
工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將 控制對象的溫度參數變成電信號,傳遞給顯示、記錄和調節儀表,對系統實行檢測、調節和控制。在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、 蒸氣，如果使用普通的鉑電阻非常 不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本廠生 產的隔爆鉑電阻產品適用在d II BT4~d II CT6 溫度組別區間內具有爆炸性氣體危險的場所內. 本廠生產的隔爆熱電偶采用引進元件作感溫元件，其技術性能符合 ZBY301-85工業鉑電技術 條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求 GB3836.1-83 、 GB3836.2-83 標準。
◆ 主要技術指標
量程規格
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△ t ℃ |
|
WZP WZP 2 WZPK WZPK 2 |
PT100 | -200~500 | A 級 | ±（0.15+0.002|t|） |
| B 級 | ±（0.30+0.005|t|） |
注：“ t ”為感溫元件實測溫度絕對值，雙支鉑電阻只供應 B 級 熱電阻允許通過電流
通過鉑電阻的測量電流******不超過 5mA 。
防爆類型和級組
防爆級組： d II BT4 或 d II CT4 ; d II BT6 或 d II CT6
外殼防護等級： IP54 、
原理結構
隔爆熱電阻和裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆產品的接線盒(外殼)在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散—傳爆。
由于產品采用上述防爆特殊結構，使產品完全符合使用在 d II BT4 至 d II CT6 防爆溫度組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
