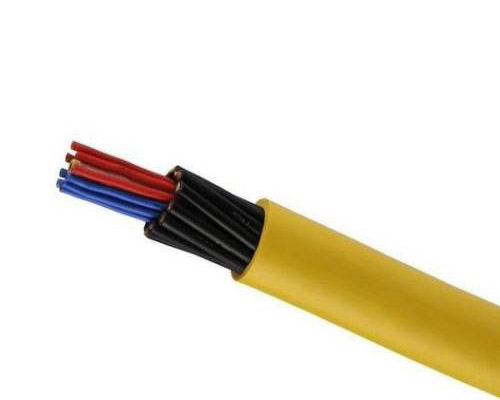

耐油電纜
適用范圍
本產品適用于冶金、石油、化工以及發電廠等工礦企業，在高溫條件下和惡劣環境中(如酸、堿、油水低溫條件)作為各種電器、儀表及自動裝置之連接線，供交流額定電壓450/750伏及以下控制、監控及保護電路行裝場合下使用。
型號及名稱：
| 序號 | 型號 | 名稱 |
| 1 | KFF | 氟塑料絕緣和護套控制電纜 |
| 2 | KFFP | 氟塑料絕緣和護套屏蔽控制電纜 |
| 3 | KFFR | 氟塑料絕緣和護套控制軟電纜 |
| 4 | KFFRP | 氟塑料絕緣和護套屏蔽控制軟電纜 |
| 5 | KFV | 氟塑料絕緣聚氯乙烯護套控制電纜 |
| 6 | KFVP | 氟塑料絕緣聚氯乙烯護套屏蔽控制電纜 |
| 7 | KFVR | 氟塑料絕緣聚氯乙烯護套控制軟電纜 |
| 8 | KFVRP | 氟塑料絕緣聚氯乙烯護套屏蔽控制軟電纜 |
| 9 | KFV22 | 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
| 10 | KFVP22 | 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝屏蔽控制電纜 |
| 11 | KFVR22 | 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝控制軟電纜 |
| 12 | KFVRP22 | 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝屏蔽控制軟電纜 |
| 13 | KFFV22 | 氟塑料絕緣和內護套聚氯乙烯外護套鋼帶鎧裝控制電纜 |
| 14 | KFFRV22 | 氟塑料絕緣和內護套聚氯乙烯外護套鋼帶鎧裝控制軟電纜 |
使用特性：
1、額定電壓：交流Uo/U;450/750V
2、工作溫度：序號1～4 -60～+200℃
序號5～14 -15～+105℃
3、絕緣電阻(20℃)不低于50MΩ·km
4、導體線芯直流電阻(20℃)符合GB3956-97規定
5、無鎧裝電纜允許彎曲半徑不小于電纜外徑的6倍，鎧裝電纜允許彎曲半徑不小于電纜外徑的12倍。
6、最低安裝敷設溫度：序號1～4 -45℃
序號5～14 0℃
規格尺寸參考數據：
| 序號 | 標稱截面 | 導體線芯規格 | 導體線芯規格 | 電纜芯數 | ||
|
序號 1，2，5，6，9，10，13 |
序號 3，4，7，8，11，12，14 |
序號 1～4 |
序號 5～8 |
序號 9～14 |
||
|
1 2 3 4 5 |
0.2 0.5 0.75 1.0 1.5 2.5 |
1/0.52 1/0.80 1/1.0 1/1.13 1/1.38 1/1.76 |
7/0.20 16/0.20 19/0.23 24/0.20 19/0.26 32/0.20 19/0.32 30/0.25 49/0.26 |
2～44 2～30 2～19 2～16 2～14 2～8 |
2～61 |
7～37 7～37 7～37 4～37 |
