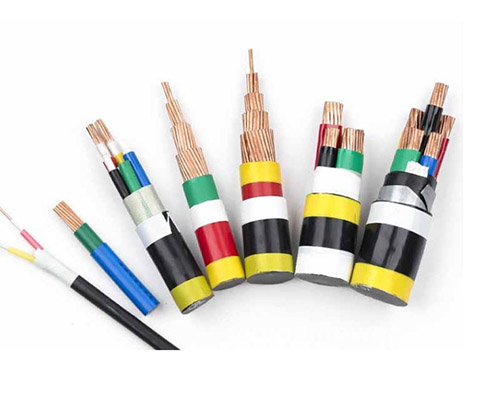

塑料絕緣控制電纜
一：產品特點及用途
本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
二：產品執行標準
GB9330-88
阻燃性能試驗執行GB12666-90標準
三：使用特性
1. 交流額定電壓：U0/U 450/750KV
2. 最高工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3. 最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4. 電纜安裝敷設溫度應不低于0℃。
5. 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
四：基本型號及名稱
1.聚氯乙烯絕緣和護套控制電纜
|
KVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
|
KVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
|
KVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
KVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
|
KVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
|
KVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
2.交聯聚乙烯絕緣聚氯乙烯護套控制電纜
|
KYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
|
KYJVR |
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制軟電纜 |
|
KYJVP |
銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
|
KYJVRP |
銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
|
KYJVP2 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜 |
|
KYJVRP2 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制軟電纜 |
|
KYJV22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KYJVP22 |
銅芯交聯聚乙烯絕緣銅編織屏蔽聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KYJVP2-22 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套鋼帶鎧裝控制電纜 |
3.低煙無鹵阻燃聚烯烴絕緣和護套控制電纜
|
KYDYD |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制電纜 |
|
KYDYDR |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制軟電纜 |
|
KYDYDP |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制電纜 |
|
KYDYDRP |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制軟電纜 |
|
KYDYDP2 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制電纜 |
|
KYDYD RP2 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制軟電纜 |
|
KYDYD-22 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜 |
|
KYDYDP22 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
|
KYDYDP2-22 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
注：基本型號中絕緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴 |
|
備注：需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
YD |
低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) |
|
|
YJ |
交聯聚乙烯 |
|
|
護套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
YD |
低煙無鹵聚烯烴 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
23 |
鋼帶鎧裝聚乙烯護套 |
|
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
33 |
鋼絲鎧裝聚乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
1. 成品電纜導體直流電阻(Ω/km.20℃)參照附錄A表3規定。
2. 絕緣電阻及絕緣標稱厚度符合下表規定：
|
標稱截面(mm2) |
絕緣標稱厚度 |
絕緣電阻(MΩ/KM) |
|
|
20℃ |
70℃ |
||
|
0.5 |
0.6 |
13 |
0.013 |
|
0.75 |
0.6 |
12 |
0.12 |
|
1.0 |
0.6 |
11 |
0.011 |
|
1.5 |
0.7 |
11 |
0.011 |
|
2.5 |
0.8 |
10 |
0.010 |
|
4 |
0.8 |
8.5 |
0.0085 |
|
6 |
0.8 |
7 |
0.0070 |
|
10 |
1.0 |
6.5 |
0.0065 |
3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
