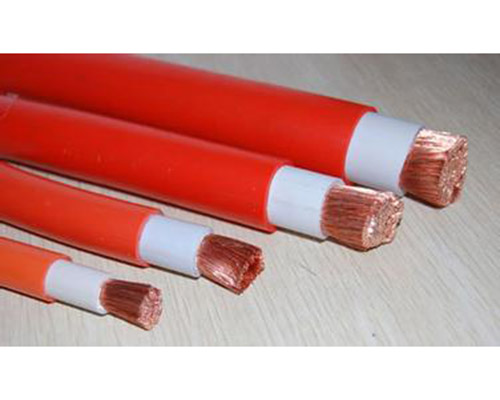

丁腈絕緣和護套控制軟電纜
一：產品特點及用途
本產品適用于交流額定電壓450/750V及以下移動用電器儀表連接線或信號傳輸，電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性，適合冶金、電力、機械、港口等行業具有移動等特殊要求場合使用。
二：產品執行標準
Q/HHTZH007.2
阻燃試驗執行GB12666-90標準
三：使用特性
1. 交流額定電壓：U0/U 450/750KV
最高工作溫度：70℃(阻燃型為105℃)
2. 最低環境溫度：固定敷設-40℃，非固定敷設-15℃
3. 電纜安裝敷設溫度應不低于-20℃。
四：基本型號及名稱
|
(K)YVFR |
丁腈絕緣和護套控制軟電纜 |
|
(K)YVFRP |
丁腈絕緣和護套銅編織屏蔽控制軟電纜 |
備注：1 如需阻燃電纜，請在型號前加ZR。
2導體線芯中銅絲可以采用鍍錫。
3 電纜如有特殊要求，可根據提供圖紙生產或根據使用環境要求設計生產。
五：代號名稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
阻燃丁腈軟電纜 |
|
系列代號 |
K |
控制電纜 |
|
絕緣護套材料 |
YVF |
丁腈 |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
1. 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3。
2.20℃時絕緣電阻不小于50MΩ/KM
2. 成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
