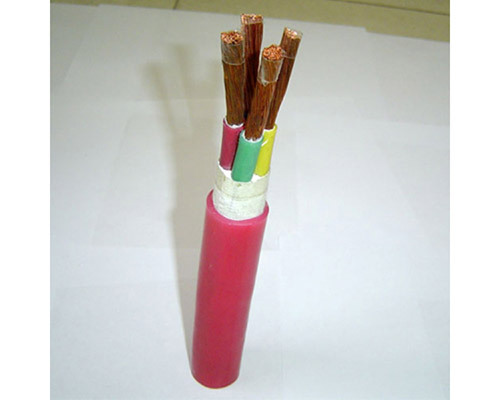

硅橡膠耐高溫控制電纜
一：產品特點及用途：
本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準
Q/HHTZH001.1
阻燃耐火特性試驗執行GB12666-90要求
三：使用特性
1. 交流額定電壓：U0/U 0.6/1KV
最高工作溫度： 180℃
最低環境溫度：固定敷設-60℃
2. 電纜安裝敷設溫度應不低于-25℃。
3. 電纜允許彎曲半徑：電纜最小為電纜外徑的10倍
四：基本型號及名稱
表1
|
型號 |
產品名稱 |
|
YGC |
硅橡膠絕緣硅橡膠護套電力電纜 |
|
YGCR |
硅橡膠絕緣硅橡膠護套移動用電力軟電纜 |
|
YGCP |
硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜 |
|
YGC22 |
硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜 |
|
JGG |
硅橡膠絕緣硅橡膠護套安裝線 |
|
JGGR |
硅橡膠絕緣硅橡膠護套移動用安裝軟線 |
|
JGGP |
硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線 |
|
JHXG |
硅橡膠絕緣電機引接線 |
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
|
代號 |
代號含義 |
|
Y |
系列代號(移動軟電纜) |
|
G |
硅橡膠 |
|
C |
重型 |
|
22 |
鋼帶鎧裝 |
|
P |
銅編織屏蔽 |
|
R |
多股絞合導體 |
|
J |
電機引接線 |
六：主要技術指標
1.成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。
2.20℃時絕緣電阻不小于100MΩ/KM
3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
