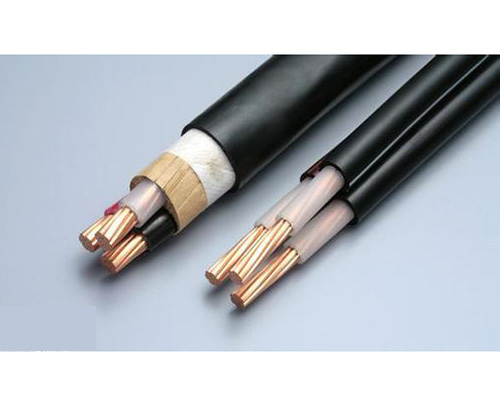

硅橡膠耐高溫控制電纜
一：產品特點及用途本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
二：產品執行標準 Q/HHTZH004.2 阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1. 交流額定電壓：U0/U 450/750KV 最高工作溫度：180℃ 2. 最低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
3. 電纜安裝敷設溫度應不低于-20℃。
4. 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
四：基本型號及名稱
|
KGG |
硅橡膠絕緣和護套控制電纜 |
|
KGGR |
硅橡膠絕緣和護套控制軟電纜 |
|
KGGP |
硅橡膠絕緣和護套銅絲編織屏蔽控制電纜 |
|
KGGRP |
硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜 |
|
KGGRP1 |
硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜 |
備注：
1、如需阻燃型硅橡膠電纜，型號前加ZR;
2、硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。
3、導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
阻燃硅橡膠護套 |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
G |
硅橡膠 |
|
護套材料 |
G |
硅橡膠 |
|
YVF |
丁腈聚氯乙烯 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
1. 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。
2.20℃時絕緣電阻不小于500MΩ/KM。
3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
