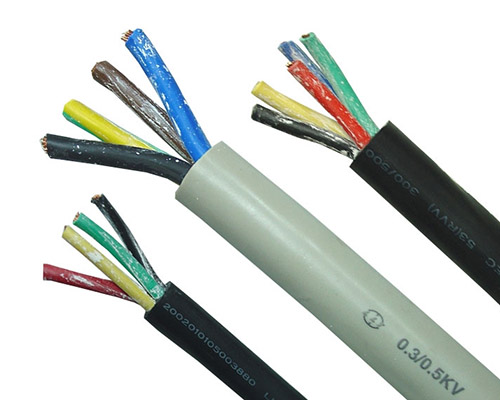

氟塑料耐高溫控制電纜
一：產品特點及用途：本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
二：產品執行標準
Q/HHTZH004.1
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1. 交流額定電壓：U0/U 450/750KV
2. 最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3. 最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
4. 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5. 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
氟塑料絕緣和護套電纜最小為電纜外徑的8倍
四：基本型號及名稱
| (ZR192-)KFF | 氟46(進口PFA)絕緣和護套控制電纜 |
| (ZR192-)KFFP | 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜 |
| (ZR192-)KFFR | 氟46(進口PFA)絕緣和護套控制軟電纜 |
| (ZR192-)KFF22 | 氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜 |
| (ZR192-)KFFRP | 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜 |
| (ZR192-)KFFP1 | 氟46(進口PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜 |
| (ZR192-)KFFP2 | 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜 |
| (ZR192-)KFFRP2 | 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜 |
| (ZR192-)KFV | 氟46(進口PFA)絕緣聚氯乙烯護套控制電纜 |
| (ZR192-)KFVR | 氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜 |
| (ZR192-)KFVP | 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
| (ZR192-)KFVRP | 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
| (ZR192-)KFVP2 | 氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜 |
| (ZR192-)KFV22 | 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜 |
| (ZR192-)KFRV22 | 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜 |
| (ZR192-)KFVP2-22 | 氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
| (ZR192-)KFGR(YGC-KF46R) | 氟46(進口PFA)絕緣硅橡膠護套控制軟電纜 |
| (ZR192-)KFGPR(YGC-KF46RP) | 氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
備注：采用進口PFA材料型號前加ZR192，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
| 項目 | 代號 |
說明
|
|
阻燃特性
|
ZR
|
分A、B、C級阻燃 |
|
系列代號
|
K
|
控制電纜 |
|
絕緣材料
|
F
|
聚全氟乙丙烯(F46)最高工作溫度200℃ |
| 可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192) | ||
|
護套材料
|
F
|
聚全氟乙丙烯(F46)最高工作溫度200℃ |
| 可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192) | ||
|
V
|
聚氯乙烯 | |
|
G
|
硅橡膠 | |
|
屏蔽材料
|
P
|
銅絲編織屏蔽 |
|
P1
|
鍍錫銅絲屏蔽 | |
|
P2
|
銅帶繞包屏蔽 | |
|
P3
|
鋁塑繞包屏蔽 | |
|
鎧裝材料
|
22
|
鋼帶鎧裝聚氯乙烯護套 |
|
23
|
鋼帶鎧裝聚乙烯護套 | |
|
32
|
鋼絲鎧裝聚氯乙烯護套 | |
|
33
|
鋼絲鎧裝聚乙烯護套 | |
|
導體結構
|
A
|
單股導體 |
|
B
|
7股絞合導體 | |
|
R
|
多股絞合導體 |
六：主要技術指標
1. 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3
2.20℃時絕緣電阻不小于500MΩ/KM
3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
